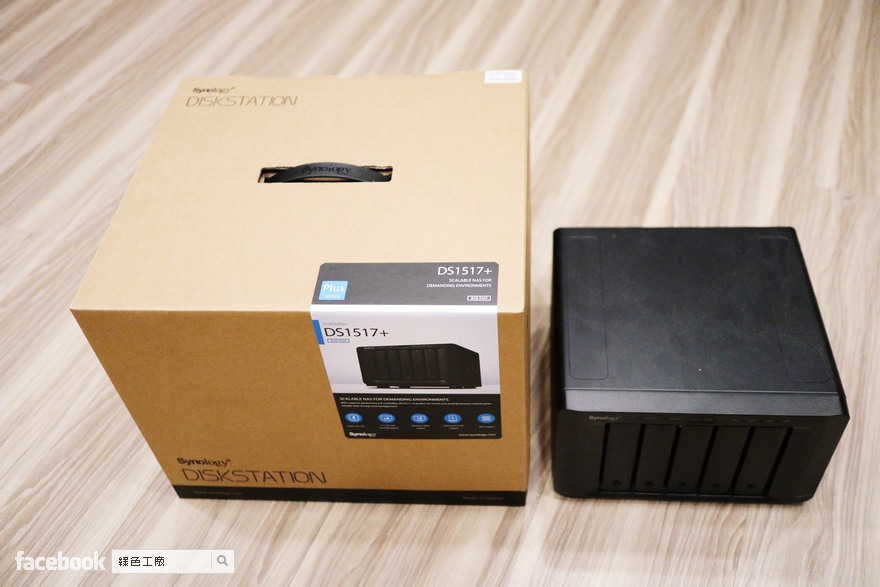

來比較 DS1517+ 與 DS1515+ 外觀上的差異,前者身高比較高,前方底部多了一個 USB 3.0 的插槽,後方的差異比較大,網路孔與 USB 插槽都移到下方,側邊留給 PCIe 卡使用,首度支援 M.2.SSD 硬碟,搭配上 M.2 SATA SSD 轉接卡讓系統快取的能有大幅度的提升,我覺得這是這台機型最大的優勢。DS1515+ 雖然也是中高階幾種,但是記憶體只有 2GB,跑 VMM 根本開不起來,而 DS1517+ 內建 8GB 記憶體,這也是我升級很重要的一點。什麼時候會有需求 SSD 快取呢?第一就是我所需求的 VMM 服務,因為會讓虛擬主機在上面運行;第二種狀況就是有資料庫在運行,當存取頻繁的時候,就可以感受到快取的差異。而 SSD 的好壞也是會有讀取效能的差異,像我這次所要用的 Kingston 金士頓 M.2 2280 SSD 240GB 就是效能很強勁的選擇。 來看看機身後方的配置,企業級的機種具備有四個網路,可以使用 Link Aggregation 網路聚合技術來提升網路速度,譬如說兩個 1Gbps 的網路,加起來就具備有 2Gbps 的速度,當伺服器遇到正在網路備份消耗大量頻寬的時候,也比較不會影響到一般網路服務的使用,這點相當重要唷!USB 3.0 插槽一共有 4 個,機身後方有三個,機身前方有一個,可以搭配上印表機或是外接儲存裝置使用。 eSATA 的插槽左右各一個,可以搭配上 DX517 可以擴充 5 顆硬碟,擴充兩台一共可以擴充 10 顆硬碟,加上 DS1517+ 本身的 5 顆硬碟,一共就有 15 顆硬碟可以做規畫使用,適合成長中的中小型公司,NAS 的使用的確會有慢慢擴充的需求。 兩顆大風扇在後面散熱,主要由前方與側邊進風,從 DSM 當中也可以看到硬碟的溫度,也能調整風扇的轉速。 新舊機身側邊比一比,DS1515+ 的機身旁邊的都是灰塵,機器運作久了都是如此,又不可能在家裡打造機房環境,常常清理灰塵是必要的,只是我都很久才會清理一次啦! DS1517+ 是 5 Bay 的機種,市面上大多 4 Bay 機種居多,我覺得主要是可以達成 4 顆硬碟 RAID 5 的磁碟陣列檔案保護,不過坦白說 RAID 5 的死亡案例也不少,所以相對 5 顆硬碟打造的 RAID 6 更加有保障,有兩顆硬碟容錯的保護,為什麼要選擇 5 BAY 機種,大家可以回顧 DS1515+ 的開箱文。 Synology M.2 SSD 轉接卡 M2D17,這張卡片也很重要,大家都知道 SSD 的硬碟讀取速度很快,大家都會使用 SSD 硬碟當成快取硬碟,而 5 Bay 的機種若要使用 SSD 硬碟快取,那能就只剩下三顆硬碟使用,搭配上這張 M2D17 的話,就可以將 M.2 SATA SSD 安裝在 M2D17 上面,不佔據原本 5 Bay 的硬碟數量,這是非常有優勢的一個優點。 M2D17 的卡片如上圖,可以安裝兩條 M.2 SATA SSD,不是 M.2 PCIe SSD,大家不要買錯啦~安裝兩條 M.2 SATA SSD 才能同時增加讀取與寫入效能,若是只安裝單條 M.2 SATA SSD 的話只能增加讀取效能唷! 這次準備了兩條金士頓 M.2 2280 SATA 240GB 固態硬碟,480GB 的快取暫時對我來說應該是綽綽有餘,等 VMM 上線之後才知道是否足夠,其實應該是很夠的啦!!!我還打算之後一條拿來擴充我的筆電主硬碟,不然 128GB 的 SSD 真的使用空間有限!(開箱在這:Kingston 金士頓 M.2 2280 SSD 240GB,筆電系統碟來升級!) 安裝過程其實算是非常簡單,將兩條金士頓 M.2 2280 SATA 240GB 固態硬碟安裝在 M2D17 轉卡上。 後方需要鎖上螺絲來固定,不然應該很容易就鬆脫。 鎖上螺絲組合完成,接下來就準備安裝到 Synology DS1517+ 裡面,480GB 就這樣當成快取,坦白說心很痛啊!! 拆開機殼後方的螺絲,整個機殼就可以往後推,再往上就可以很輕鬆的拆卸機殼。 主機板還特地留一塊 PCIe 插槽在外面,就是留給大家方便擴充使用,以前的主機幾乎是連主機板都看不到,基本上根本不會把機殼給拆開啦! 板子固定鎖螺絲的地方,還有設計可以從上方夾起來,之後再鎖上螺絲。 基本上這樣安裝就大功告成,接下來就是來看看實際的異機轉移與 SSD 快取的使用,VMM 的虛擬機器應用之後會再額外撰寫一篇與大家分享。
